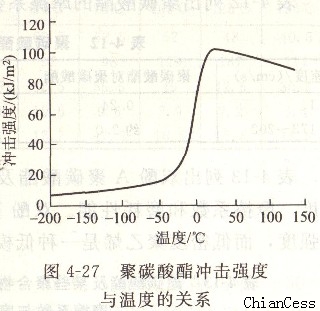

PC陽光板在室溫以下約10℃可觀察到由延性向脆性的突然轉變。延性狀態的特點是，在開裂延伸的同時生成并擴展塑性區域。然而，在較低溫度下因為松弛過程受到限制，剪切形變的塑性區不再形成，從而出現脆性。在脆性狀態下，開裂不再穩定，形成不穩定的宏觀開裂。圖4-27示出PC陽光板沖擊強度與溫度的關系。

    PC陽光板由延性向脆性的轉變，與分子量、溫度、負載速率、試樣厚度、應力狀態、缺口銳度、熱處理、添加劑，以及外部介質等有關。



    壓力和速度的乘積Pv值反應材料摩擦功耗損失，也是度量摩擦熱生成的依據。圖4-28示出PC陽光板的P-v曲線。隨著速度的提高，材料摩擦功耗及表面熱負荷增大，會引起表層材料性質和摩擦潤滑狀況的劣化。

    由于陽光板規格很多，其沖擊強度也是各不相同的，具體參數請聯系仟承塑業索要。

    本文《PC陽光板的沖擊強度與溫度的關系》由陽光板、耐力板、聚碳酸酯板材專業制造商----海寧仟承塑業有限公司 http://m.oruilian.com 編輯提供。如需轉載請注明出處。
