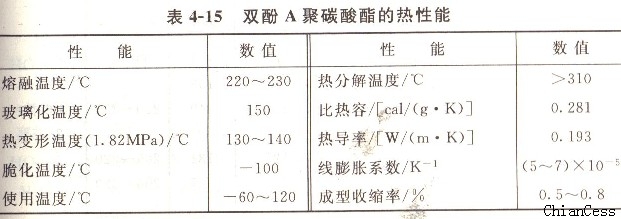

PC耐力板具有良好的耐熱性，雙酚A聚碳酸酯耐力板可在-60~120℃下長期使用。通過共聚或共混改性，可以提高其耐熱性和耐寒性。表4-15列出雙酚A聚碳酸酯耐力板的熱性能。

    由四甲基取代雙酚制取的PC耐力板，均具有較高的玻璃化溫度，而熔融黏度均較低，易用熱塑性方法成型加工。具極佳的水解穩定性，較低的結晶趨向，在有機溶劑中有較好的溶解度和較低的折射率。

    雙（4-羥基-3，5-二甲基苯基）甲烷(TMBPF)聚碳酸酯耐力板具有極高的難燃性，3.0mm厚的PC耐力板，阻燃等級仍能達UL94 VO級，氧指數達43%。抗沖擊強度比四甲基雙酚A（TMBPA）聚碳酸酯耐力板高得多。當然PC耐力板規格，厚度從1.5mm-15mm都有，寬度最寬為2100mm，只要在這個寬度范圍內都可以生產的，長度是沒有限制的。
