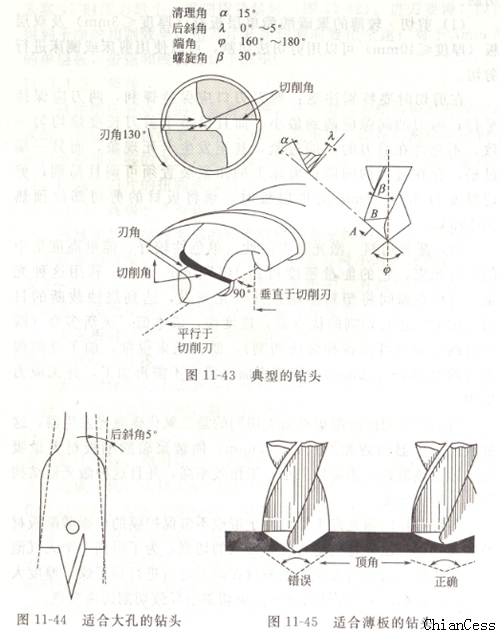

標準的高速鋼麻花鉆或帶有有角度的楔形鉆頭的鉆都可用來為聚碳酸酯板材鉆孔（圖11-43）。在鉆比較大的孔和薄板時鉆頭的形式略有變化（見圖11- 44、圖11-45）。當然碳化物的鉆頭更好，因為它們有非常鋒利的切割刃。

    鉆聚碳酸酯板材時，要考慮的最重要因素就是實際鉆孔中所產生的熱。為了鉆出一個光潔且無應力的孔，產生的熱量要盡可能少。如果能遵守以下規范，就能很容易地鉆出一個光潔無應力的孔。鉆孔應該隨時清理，以避免堆積碎屑產生過多的摩擦熱；鉆頭應該經常從孔上提起，并且用壓縮空氣進行冷卻；板材或產品必須夾得很牢，從而減少振動，保證鉆出尺寸準確的孔；孔與板材邊的距離不應小于孔直徑的1～1.5倍；孔必須大于螺栓、螺釘或其他固定零件，以便為熱脹冷縮留出余量；對于大批量的生產，建議使用帶碳化物的鉆頭。

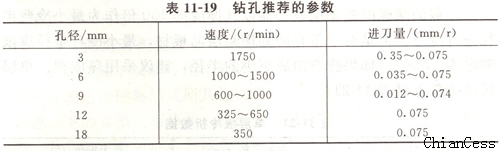

    在表11-19中列出了鉆孔的進刀量及速度。

    鉆孔一定要留出脹縮的間隙來，該間隙的大小隨板材尺寸及預期溫度波動的范圍而定大型板材甚至須要鉆出個橢圓孔，孔的中心點至板材邊緣的距離必須至少兩倍于孔的直徑，并且最小也要6mm。螺釘緊固程度限于能使聚碳酸酯板材在溫度應力下自由地膨脹或收縮。

    工業絲錐可用于聚碳酸酯板材攻絲，但由于缺口效應有引起開裂的危險，建議只在沒有其他的連接形式的情況下，萬不得已才選擇此種形式，譬如黏結。任何情況下聚碳酸酯板材不可以接觸切削油。攻絲的金屬嵌件可以鑲人聚碳酸酯板材并可用起聲波焊接來固定。
