陽光輻射對高分子材料是有害的，它會引起材料的降解導致開裂，而開裂的板材在水、灰塵和各種化學物作用下會加快破壞。這種破壞首先和環境因素有關，比如地理位置、海拔高度、氣候變化等。

    海寧市仟承工貿有限公司專門生產的聚碳酸酯陽光板有一層特殊的抗紫外線防護層，這方面的技術開發是其他種類塑料板材所無法比擬的，因此聚碳酸酯多層空心板材可以在陽光下長期暴露，保持良好的光學性能和力學性能。

    (1)耐候性的主要技術數據研究氣候對聚碳酸酯多層空心板材的影響，主要是研究其力學性能在氣候條件影響下的變化，比如拉伸強度、抗沖擊性能、透光率、黃色指數等。采用在試驗室中加速老化試驗來模擬自然條件。

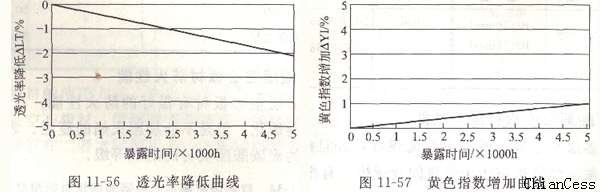

    IS0 4892規定了加速老化試驗的方法，該方法規定1200W的氙光燈，試樣在轉盤中旋轉被照射5000h（這相當于在歐洲溫和氣候地帶的自然環境中15年）后，作透光率和黃色指數測試，然后和未經過加速老化試驗的樣品進行對比。圖11-56、圖11-57分別是透光率和黃色指數變化的曲線。通常狀態下，海寧市仟承工貿有限公司生產的聚碳酸酯陽光板都能夠保證十年的使用期。

    (2)耐溫差性能  聚碳酸酯多層空心板材用作采光材料，長期在日光中暴曬，將吸收光產生熱積累，實踐證明，采光板的熱積累，特別是高能吸收板的熱積累，有時其板材表面的溫度可以達到100℃。但是此時聚碳酸酯多層空心板材還能夠保持很高的沖擊強度和韌性，在有負荷的條件下，聚碳酸酯多層空心板材的維卡軟化點和熱變形溫度約在140℃左右。

    聚碳酸酯多層空心板材的脆化溫度約- 110℃，因此在一般的氣候條件下是可以使用的。

    美國保險業研究室(UL)通過長期的試驗，得出表11-33常用的熱塑性塑料板材連續使用的最高溫度。
