阻燃劑BPP

    磷酸三（2，4-=溴苯基）酯(BPP)中，溴的質量分數為60%、磷的質量分數約為4%。BPP為白色固體，熔點llO℃，耐熱性能極佳，在空氣中于300C下加熱30min仍為白色固體，具有良好的熱穩定性。BPP是一種低毒、低熔點、高熱穩定性的添加型阻燃劑，適于PC陽光板的阻燃，尤其適合PC及其合金的阻燃處理。

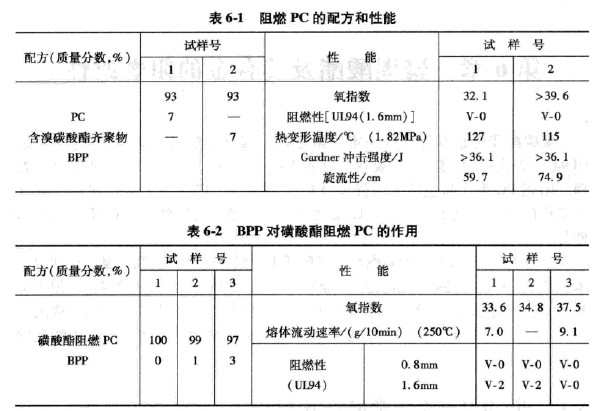

    BPP是陽光板及其合金的有效阻燃劑，可用于制得氧指數大于40、阻燃性能達到UL94 V-O的阻燃PC，且材料的抗沖擊性能較好，色澤和透明性優異，但熱變形溫度有待提高。表6-1列出了添加BPP阻燃劑的PC的配方和性能，為便于比較，同時還列出了含溴碳酸酯齊聚物阻燃劑的PC的配方和性能。由表6-1可見，BPP的質量分數僅為7%的PC的氧指數已經接近40，比同樣含量的溴代碳酸酯齊聚物的阻燃PC提高了約8%。

    在磺酸酯阻燃PC陽光板中加入質量分數3%的BPP，可使0.8mm的試樣達到UL94V-O阻燃級，氧指數由33.6提高到37.5，熔體流動速率由7.0g/lOmin提高到9.1g/10min，其配方和性能參見表6-2。

    本文《陽光板及其合金的阻燃改性》由陽光板、耐力板、聚碳酸酯板材專業制造商----海寧仟承塑業有限公司 http://m.oruilian.com 編輯提供。如需轉載請注明出處。
