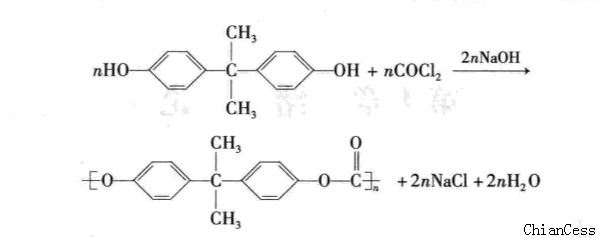

陽光板生產原料的光氣界面縮聚合成法又稱溶劑法或光氣法。它是在常溫、常壓下，以雙酚A鈉鹽與光氣進行界面縮聚反應得到陽光板原料聚碳酸酯。其反應式如下：

    反應以溶有雙酚A鈉鹽的氫氧化鈉水溶液為一相，以有機溶劑（如二氯甲烷）為另一相。將光氣通人體系中，在常溫常壓下，雙酚A鈉鹽與光氣進行界面縮聚得到陽光板原料聚碳酸酯。上述的氫氧化鈉可以用吡啶替代，但由于吡啶成本較高，目前仍多用氫氧化鈉。

    傳統的光氣界面縮聚法為二步法工藝，生產過程主要包括以下三個步驟：

    (l)光氣化將配制好的雙酚A鈉鹽加入到光氣化釜中，隨后加入二氯甲烷，同時開始攪拌。當混合物溫度降到20C時，通人光氣進行光氣化反應。當反應介質的pH值為7~8時，停止通入光氣。

    (2)縮聚反應將光氣化反應后的混合物送至縮聚釜，加入質量分數25%的堿液、催化劑（三甲基芐基氯化銨）和相對分子質量調節劑（苯酚）等。將溫度控制在25—30C范圍內，反應3—4h，同時進行攪拌并用冷水降溫以吸收反應放出的熱量。反應中止后靜置分層，除去上層堿液，加入質量分數5%的甲酸中和至微酸性，分出上層酸水相。反應溶液經過中和后，再進行后處理。

    (3)后處理后處理的主要目的：一為除去樹脂中的鹽分；二為除去樹脂中的低分子物和未反應的雙酚A。一般用水洗法除去鹽分，至洗滌水中不含氯離子為止。將沉淀劑加入到水洗后的溶液中，使陽光板原料聚碳酸酯呈粉狀或粒狀析出，從而達到分離低分子物的目的。常用沉淀劑有醇類（甲醇、乙醇等）、酯類（乙酸乙酯等）、酮類（丙酮、丁酮等），以及甲苯、二甲苯等。

    光氣界面縮聚法轉化率高，一般在90%以上，但產物陽光板原料聚碳酸酯的相對分子質量高達(1.5—2. 0)×l05，使得成型加工困難，因此常用分子量調節劑來控制。陽光板原料聚碳酸酯的相對分子質量。

    傳統的光氣界面縮聚法分為光氣化和后縮聚兩步。光氣化階段需時較長，而齊聚物的后縮聚過程也因反應速率問題耗時較多。另外，雙酚A鈉鹽在堿性條件下還存在氧化分解等問題。

    作為對二步法工藝的改進，一步法工藝則是將雙酚A以固體形態懸浮于水溶液中，同時將所需溶劑及添加劑加入，攪拌下逐步加入氫氧化鈉溶液并通人光氣。其特點為反應體系中光氣化反應結束時，縮聚反應也同時結束。該過程降低了原料消耗，同時也避免了雙酚A鈉鹽在堿性介質中的氧化分解現象，從而使陽光板原料的質量得到提高。

    本文《陽光板生產原料的光氣界面縮聚合成法》由陽光板、耐力板、聚碳酸酯板材專業制造商----海寧仟承塑業有限公司 http://m.oruilian.com 編輯提供。如需轉載請注明出處。
